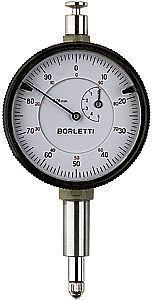

Comparatore d.40 d.60COMPARATORI CENTESIMALI – TIPO OFFICINA –CARATTERISTICHE COSTRUTTIVEQuesti comparatori, a differenza del tipo SC001, hanno la messa a zero mediante la rotazione del quadrante. E´ stato tuttavia adottato un tipo di accoppiamento asta-pignone-cremagliera, che favorisce un funzionamento morbido e assicura la robustezza del movimento. Il tipo antiurto è dotato di un apposito dispositivo elastico che ammortizza l´urto, in modo da salvaguardare il movimento.Precisione: secondo Norme UNI 4180-70-2.APPLICAZIONIQuesti tipi di comparatori sono particolarmente indicati per attrezzature e calibri di posizione, dove la corsa richiesta è ridotta e l´ingombro ha una importanza determinante. Infatti per le dimensioni ridotte possono essere alloggiati in minore spazio, mentre per il minor peso risultano più maneggevoli e quindi più adatti ad essere supportati per controllare pezzi in macchina.Art. SC40ANTCampo di misura mm 5Lettura quadrante grande mm 0,01Lettura quadrante piccolo mm 1Diametro gambo di fissaggio mm 8 h7Diametro asta scorrevole mm 5Diametro esterno mm 43Art.SC60ANTCampo di misura mm 10Lettura quadrante grande mm 0,01Lettura quadrante piccolo mm 1Diametro gambo di fissaggio mm 8 h7Diametro asta scorrevole mm 5Diametro esterno mm 61
